消防車自动脱离充電充气系统安装及使用说明书

一、 产品概述

    本产品主要使用在特种車辆的迅速出**上。 如消防車、 大型救护車、 防爆**車、 高速公路施救車等。 目前國产消防車都是通过改装厂对相应底盘改装制造， 由于各种原因造成执勤車辆不同程度上存在“三漏”现象( 漏電、 漏气、 漏油)， 造成車辆在停驶状态下因電瓶亏電而引起启动困难。 同时， 一些执勤車辆的制动均由“气”**， 在泊車一段时间后， 由于管路泄露等原因， 储气罐内气压下降， 导致这些应急車辆在出发时需要“热車”。 达不到快速出**的要求。 针对上述现有技术现状， 為执勤車辆安装自动分离式充電充气装置， 車辆在泊車时， 由自动绕線器提供的 220V 電源通过分离式弹性插头给装置供電供气， 当電瓶充满、 储气罐压力到达设定值后装置自动停止工作。 当需要出动車辆时， 驾驶员只需打开启动钥匙、 在車辆启动的同时分离式弹性插头自动与装置分离。 当不能自动分离时， 会发出声光报**， 提醒驾驶员查看故障或手动分离， 从而达到快速出动的要求。

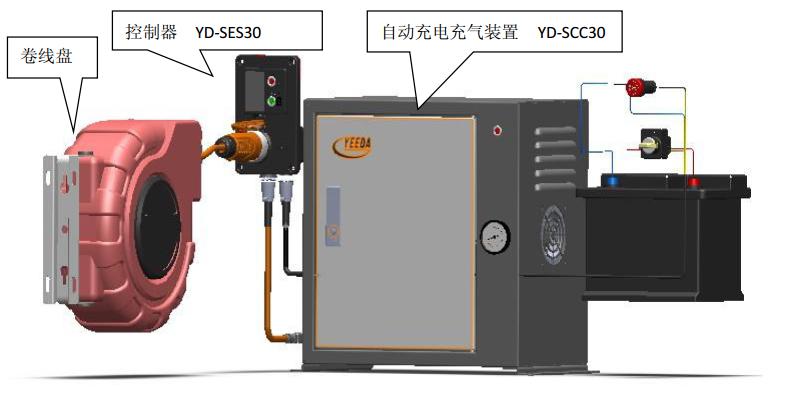

    消防車自动分离式充電充气装置主要包括： 自动脱离**器（供電插头、 特制電磁铁、 行程开关、 ） 充電系统（智能充電器、 充電状态指示灯） 、 充气系统（智能充電器、 車辆電瓶、 充電状态指示灯） 、 声光报**器、 自动绕線器、 受控電源。

二、产品参数
1、自动充電装置：

2、自动充气装置：


三、主要配置
（一）車辆智能充電装置:（满足 GB7956.1-2014 中 5.7.24、5.8.5、5.8.7、5.8.13、5.7.23、6.7.23 标准要求）。
1、自动脱落電源插头插座：
泊車时插上電源插头，装置开始工作，当启动車辆时充電插头自动脱落，車辆迅速起步。（車辆启动时，插头无法插入）脱离时间、汽車启动时＜2 秒自动脱离，满足 GB7956.1-2014 中 5.7.23 标准要求。
2、自动绕線器：
悬挂于車库内，3*2.5mm2 软质橡胶护套線長度可达 15 米，ABS 工程塑料外壳，当充電结束时自动收缩回位。
3、智能充電器：
完全自动智能充電，无须看护，能根据車辆蓄電池亏電的大小程度，自动选择**充電電流，对蓄電池进行有效保护。
供電、AC180v-240v~0.5-2.1A 50/60Hz 效率＞97％
充電、DC27.6V/2-1**(智能调节)，充電时，红色发光管指示，充電完成绿色发光管指示。
4、脱离报**及应急手动
車辆启动时随着插头脱离的同时，报**器发出“嘀”一声。由于某种因素在車辆启动时插头没能脱离，

这时报**器连续发出“嘀”、“嘀”、“嘀”声，**示操作者插头没有脱离，这时应关闭汽車電源，到充

電端口处，（有一盖板）往上抬起盖板，插头将弹出。


（二）自动充气装置

1、气泵：

功率大、充气速度快、从 6Kg~8Kg 从 0 到充满约 20 分钟。

供電、AC180v-240v～0.8－1A 50/60Hz

2、自动压力**： 可根据不同車型对储气罐的充气启始及结束压力进行方便设定，充气达到设定压

力时自动停止。 压力设定范围、1－10Kg 本机设定 6-8Kg

充气时间、6-8Kg 约 20 分钟


四、安装与使用


1、使用

車辆泊車时，给拖線盘供電，打开**盒上盖插

入脱离插头，1 秒左右红色充電指示灯亮，表示充電正

常工作，電瓶充满后红色指示灯熄灭，绿色指示灯亮。

如果气包压力低于设定压力（出厂时调到 6-8kg，用户

可根据需要重新调整）气泵开始工作气压充到设定值

自动停止。

2、安装：开孔式安装

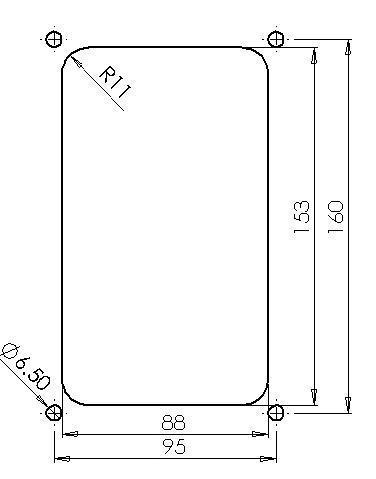

**器安装及車辆开孔尺寸

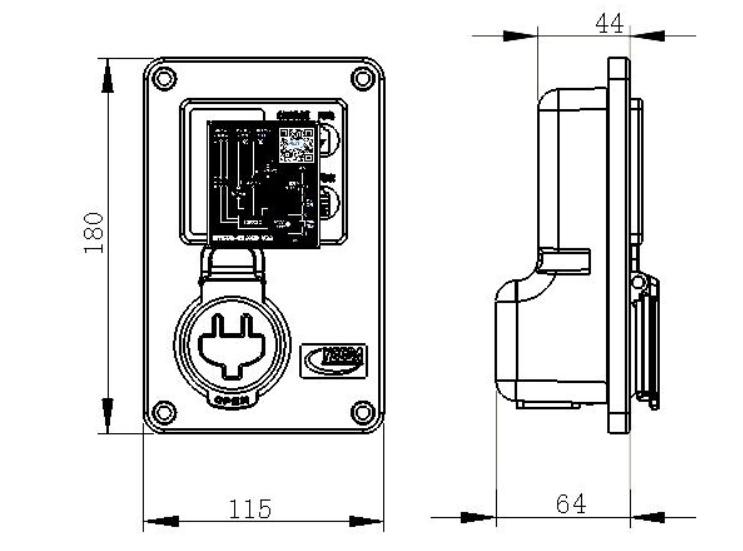

**器尺寸

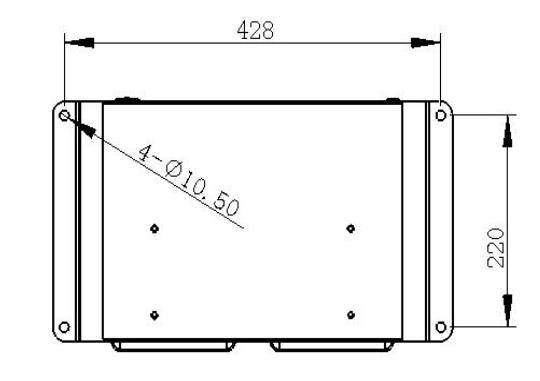

充電充气装置箱體安装孔尺寸

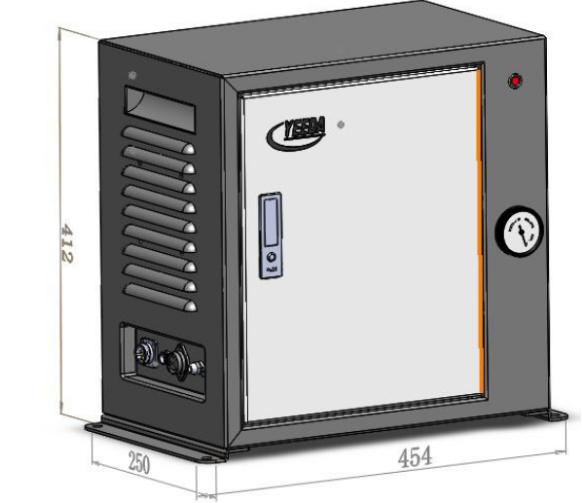

充電充气装置箱體的尺寸為
3、 接線：

分别将充電机、 充气泵電源線外接充電充气**箱的三芯插座（電源） 内、 将信号灯線外接充電充气**箱的三芯插座(信号)、 将自动充電**盒输出的三芯插头插入充電充气**箱的三芯插座、 将充電充气**箱输出的二芯护套線的红色線接汽車正 24v 受控電源（即汽車启动后才有的正 24v） ， 黑色線接搭铁線， 将空气泵的输出管接到汽車空气瓶。

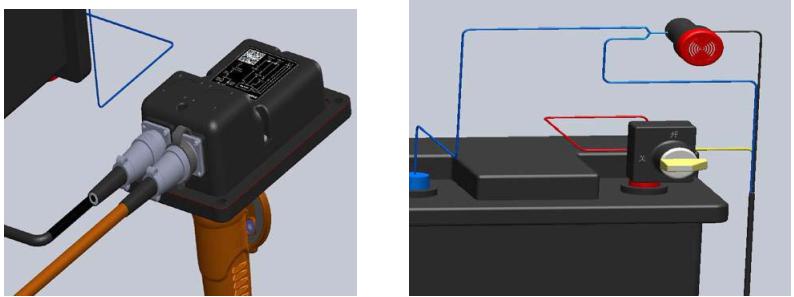

**器的连接方式（如图）

黄色接点火开关一端；
黑色接报**一端
蓝色与 24V 電源负极并線接入报**的另外一端

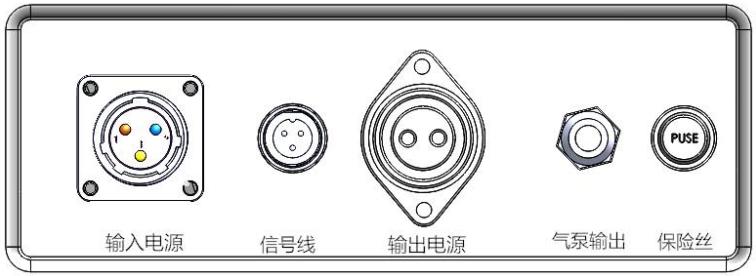

装置箱的接線方式（如图）

输入電源与**器的输出電源连接
信号線与**器的信号線连接 输
出電源与蓄電池连接 气泵输出与
储气罐连接
五 、 注意事项
1.手动脱离： 如脱离报**器（驾驶室中） ， 说明没有自动脱离， 应关闭汽車電源， 到充電端口处， （有一盖板） 往上抬起盖板， 插头将弹出。
2.插上充電插头后， 3 秒左右红色充電指示灯亮起， 表示充電正常工作， 蓄電池充满后红色指示灯熄灭， 绿色指示灯亮起。
3.蓄電池充满電时间约為 8 小时， 气罐充满气时间约為 20 分钟。黄色接点火开关一端；黑色接报**一端蓝色与 24V 電源负极并線接入报**的另外一端装置箱的接線方式（如图）
4.遠离易燃、 易爆物品， 确保足够的通风， 保持干燥。
5.请严格按照使用说明书安装使用。
6.确保充電机与待充蓄電池组箱匹配。
7.确保交流输出、 直流输出连接正确。
8.装置工作过程中不要触摸输出、 输入带電端子， 谨防触電。

六、 产品型号
